Rénover son installation électrique sans pouvoir toucher au gros œuvre pose une question précise : où et comment loger la gaine technique de logement quand les murs existent déjà, sans reprendre toute la distribution. La bonne nouvelle, c’est qu’il existe plusieurs méthodes de pose adaptées à ce contexte, et qu’aucune n’oblige à casser toute une cloison.
La GTL regroupe dans un même espace le tableau électrique, le coffret de communication, le panneau de contrôle et le point de livraison de l’énergie. En rénovation, trois solutions permettent de l’intégrer sans reprise lourde des murs : la goulotte apparente, l’encastrement partiel dans une cloison existante, ou une intégration artisanale dans un placard ou un renfoncement. Le choix dépend de la place disponible, de la nature des murs et du budget travaux.
Qu’est-ce qu’une GTL et pourquoi l’installer en rénovation ?
La gaine technique de logement centralise tous les éléments de distribution verticale de l’électricité et des réseaux de communication d’un logement. Elle part du point de livraison, contient le disjoncteur de branchement, accueille le tableau électrique, le coffret de communication (souvent appelé coffret VDI) et redescend vers les prises et circuits spécialisés. Sans elle, une installation reste dispersée et difficile à sécuriser correctement.
En rénovation, l’installer n’est pas qu’une question de conformité réglementaire. C’est aussi une manière de regrouper la répartition électrique en un seul point, ce qui facilite les futures interventions et limite les zones de câblage apparent dans le reste du logement.
Les 3 méthodes d’installation adaptées à la rénovation

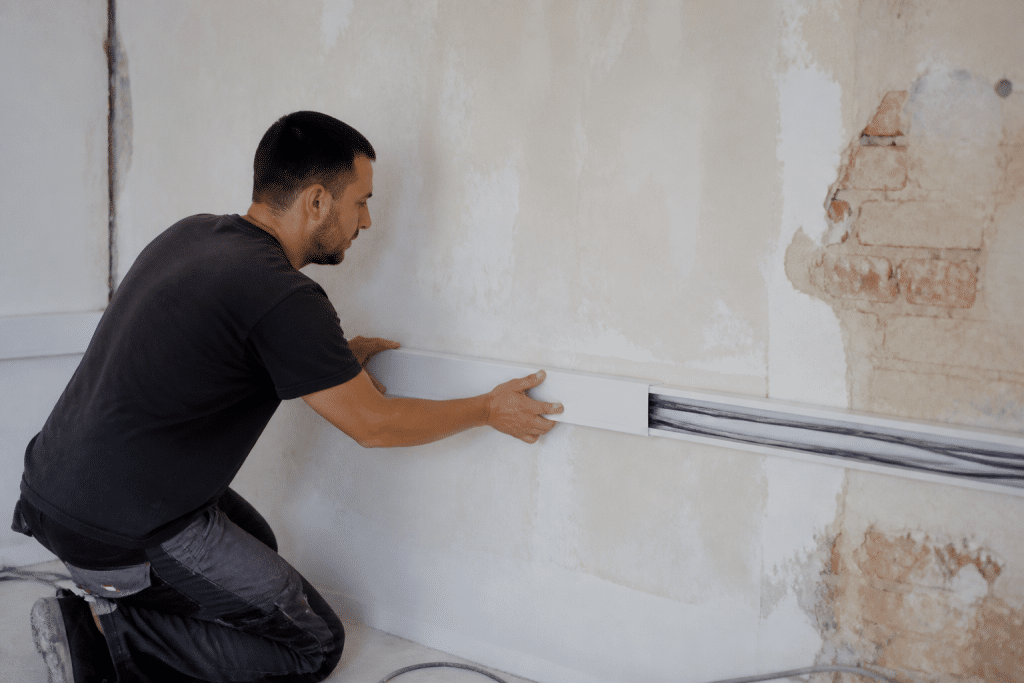

Goulotte apparente, la solution la plus courante en rénovation
C’est la méthode la plus rapide à mettre en œuvre quand les murs ne peuvent pas être ouverts. La goulotte se fixe directement sur la cloison, sans saignée ni gros travaux de maçonnerie. Elle accueille le tableau, le coffret de communication et les gaines de descente vers les circuits. Son inconvénient reste esthétique : elle reste visible, même si les modèles récents s’intègrent mieux dans une décoration neutre.
Encastrement dans le mur existant
Quand la cloison le permet (placo double peau, mur creux), il est possible d’encastrer un bac d’encastrement pour loger le tableau et le coffret sans surépaisseur visible. Cette solution demande une saignée localisée et une vérification de la structure du mur avant de percer. Elle donne un résultat plus discret, mais implique davantage de finitions (rebouchage, peinture) après la pose.
Installation artisanale ou intégration dans un placard
Dans un logement ancien où aucune des deux solutions précédentes n’est simple à mettre en place, on peut aménager la GTL dans un placard, un cellier ou un renfoncement existant. Cette approche demande un peu plus de réflexion sur l’accessibilité et l’aération, à l’image de ce qui se pratique pour l’installation d’une VMC dans une maison ancienne sans tout casser, mais elle permet de dissimuler entièrement l’installation tout en respectant les volumes imposés par la norme.
L’erreur fréquente en rénovation
Vouloir déplacer le point de livraison ou l’arrivée existante pour gagner de la place. Sauf accord préalable du gestionnaire de réseau, mieux vaut positionner la GTL au plus proche de l’arrivée d’origine : cela évite des démarches longues et coûteuses.

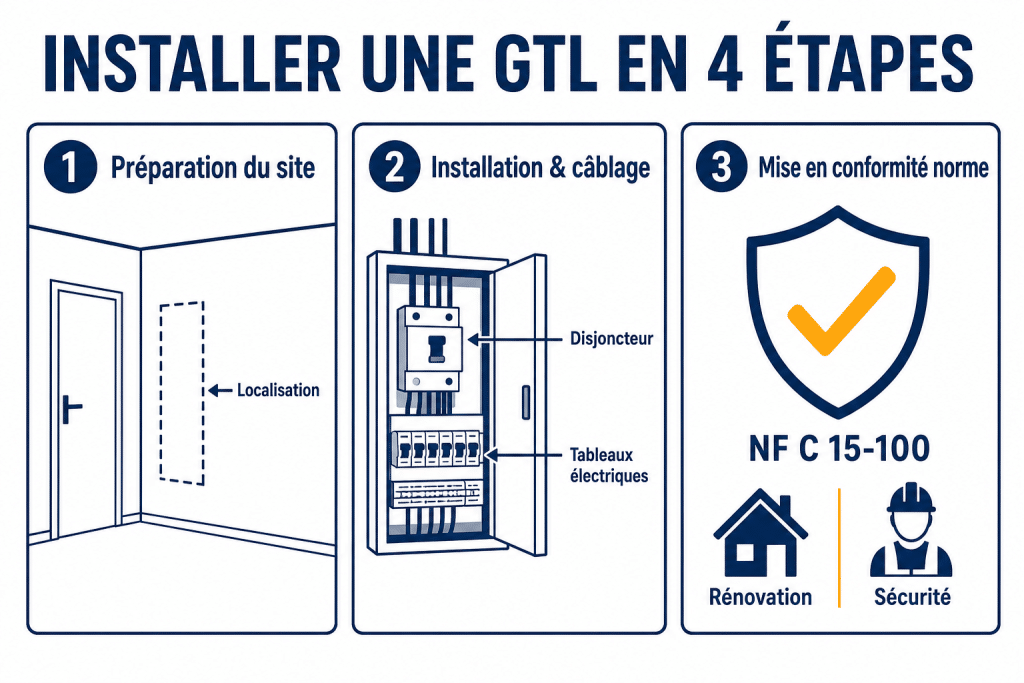

Étapes concrètes pour installer sa GTL en rénovation
Avant de commencer, il faut repérer l’emplacement du point de livraison actuel, car la GTL doit rester à proximité immédiate. Une fois la zone validée, on choisit la méthode de pose selon la nature du mur : goulotte si la cloison ne peut pas être ouverte, bac d’encastrement si elle le permet.
La mise en œuvre suit ensuite un ordre logique : fixation du support ou creusement de la saignée, pose des gaines de descente vers les pièces à desservir, installation du tableau électrique et du disjoncteur de branchement, puis raccordement du coffret de communication et du panneau de contrôle. Le câblage des circuits spécialisés (four, plaque de cuisson, chauffe-eau) se fait en dernier, une fois la structure de la GTL en place.
Un point à ne pas négliger : prévoir dès le départ l’espace pour un parafoudre si le logement est exposé, et pour d’éventuelles évolutions futures (recharge de véhicule électrique, extension de circuits).
Les composants obligatoires à respecter (norme NF C 15-100)
La norme NF C 15-100 impose la présence de plusieurs éléments dans la GTL, quel que soit le mode de pose choisi. On y trouve le disjoncteur de branchement, le tableau électrique avec sa protection différentielle, le coffret de communication (ETEL ou équivalent) pour la fibre et le téléphone, ainsi que le panneau de contrôle non coupé pour les futurs équipements connectés type box domotique.
Une prise de courant dédiée doit également être installée dans la GTL, alimentée en amont du disjoncteur général, pour permettre le branchement d’outils de maintenance sans couper l’ensemble de l’installation (à ce sujet, découvrez le prix de pose d’une prise électrique en rénovation).
| Élément | Rôle dans la GTL |
|---|---|
| Disjoncteur de branchement | Coupure générale de l’installation |
| Tableau électrique | Répartition et protection des circuits |
| Coffret de communication | Distribution fibre, téléphone, réseau |
| Panneau de contrôle | Réserve pour équipements connectés |
| Prise de courant dédiée | Alimentation d’outils avant disjoncteur général |

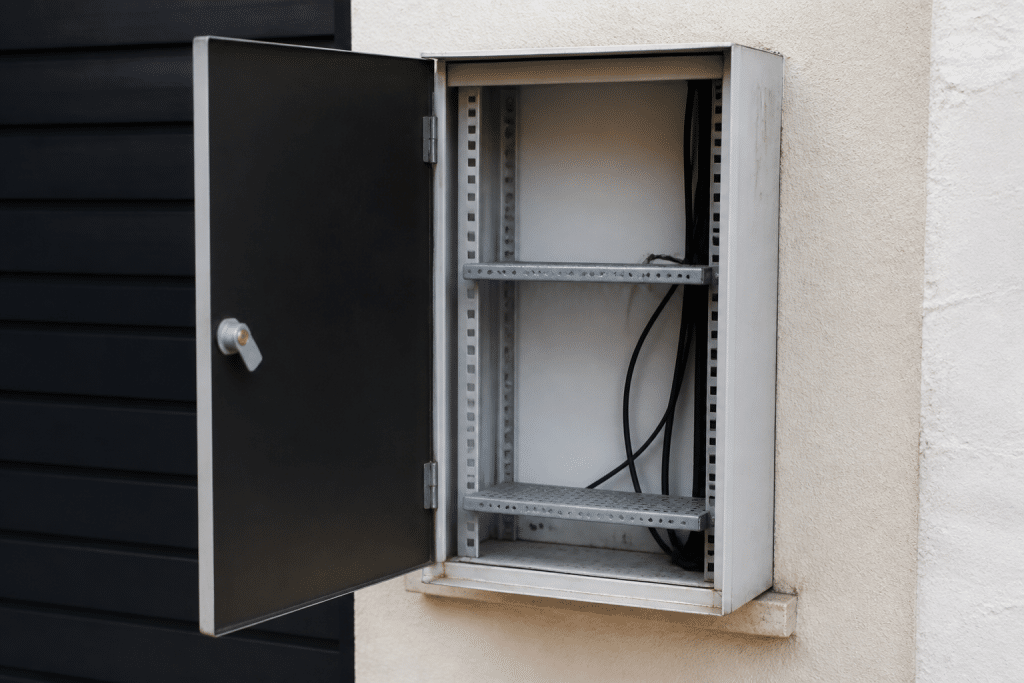

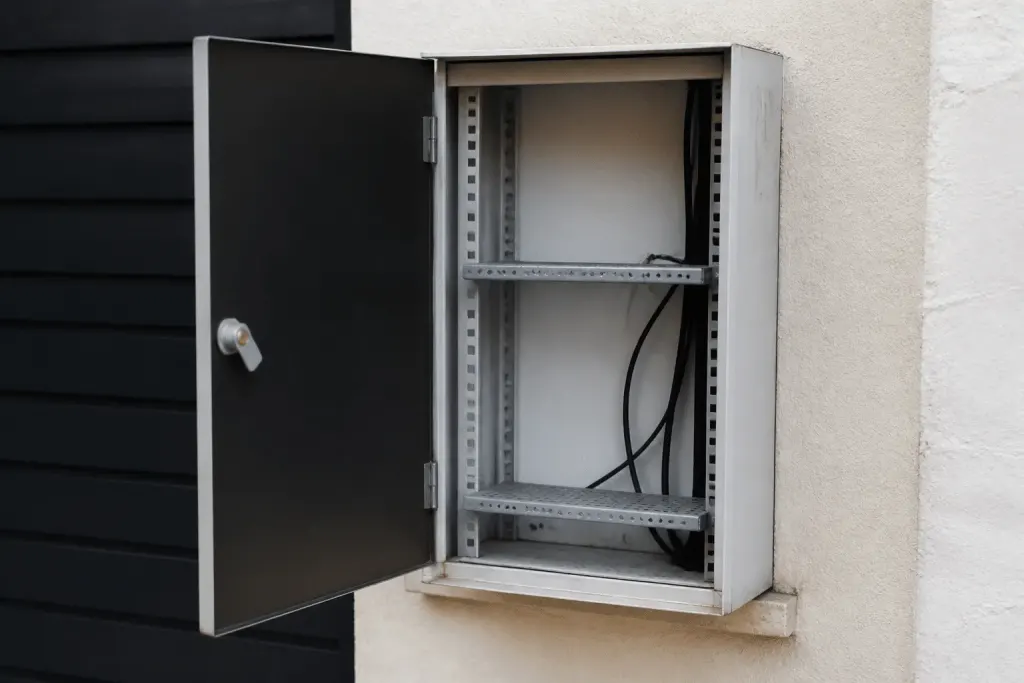

Dimensions et emplacement : ce que dit la norme
La norme fixe des volumes GTL minimaux selon la surface du logement : 90 cm de hauteur pour une surface inférieure à 35 m², et 180 cm au-delà. La largeur minimale est généralement de 60 cm, avec une profondeur de 20 cm. En rénovation, quand l’espace disponible est plus restreint, il est admis d’adapter légèrement la configuration tant que les composants obligatoires restent accessibles et correctement dimensionnés.
La hauteur minimale d’implantation du tableau électrique doit permettre une manipulation facile des dispositifs de coupure, généralement entre 1 m et 1,80 m du sol fini. Ce repère reste valable même dans une installation artisanale ou intégrée à un placard, car il conditionne la sécurité d’usage au quotidien.
Reste la question du choix final entre les trois méthodes : elle se tranche presque toujours sur le terrain, en fonction de ce que révèle l’état du mur une fois la cloison sondée. Un mur en placo double peau ouvre facilement la voie à l’encastrement, tandis qu’un mur porteur ou une cloison ancienne en plâtre orientera plutôt vers la goulotte apparente ou l’intégration dans un rangement existant.
